Als geschlossenes Sauerstoffkreislauftauchgerät (CCR) für Tauchtiefen bis 6m arbeitet es mit 100% Sauerstoff. Die Gaszufuhr erfolgt manuell über  Booster oder nach Zusammenfall der Gegenlunge über ein lungenautomatisches Ventil.
Ab Tauchtiefen von 6m wird es als halboffenes System (SCR) verwendet. Ein voreingestellter Konstant -Flow speist einen tiefenunabhängigen gleichbleibenden Gasstrom ein. Der Konstant -Flow muss auf das entsprechende Nitrox Gemisch eingestellt werden. Durch den gleichbleibend einfliessenden Gasstrom muss ein Überdruckventil eingebaut sein.

Im geschlossenen CCR Betrieb wird nur die Sauerstofflasche (1) geöffnet, die Nitrox Flasche (2) bleibt geschlossen. Sauerstoff wird über die Zuleitung (3a) zum Sauerstoffanschluss (4a) in der Deckplatte geführt. Im inneren Verteiler (5a) gelangt der Sauerstoff einmal zum manuellen Bypass (8) und zum lungenautomatischen Ventil (13), und weiter zum Rückschlagventil (7), welche den Weiterfluss für Sauerstoff sperrt.
Vor Tauchbeginn muss der Stickstoff aus dem Atemkreislauf entfernt werden, dazu wird der Kreislauf gespült. Die Gegenlunge wird völlig leer geatmet und über die Nase durch die Maske abgeatmet, der frischer Sauerstoff wird über das lungenautomatische Ventil nachdosiert. Während des gesamten Tauchgangs muss dieser Vorgang in zeitlichen Abständen wiederholen, um den sich ansammelnden Stickstoff aus dem Körper abzuatmen. Im Mittel stellt sich so ein Sauerstoffgehalt von ca. 70% - 80% im Kreislauf ein.
Beim Abtauchen fällt die Gegenlunge (10) zusammen und es erfolgt eine automatische Zudosierung (13) von Sauerstoff. Das Atemgas kann auch jeder Zeit manuell (8) nachdosiert werden.
Beim Auftauchen entspannt sich das Gas im Atemkreislauf und es muss abgegeben werden. Dies erfolgt über das Überdruckventil (11). Es ist auch möglich das überschüssige Atemgas über die Nase durch die Maske abzugeben oder auch seitlich am Mundstück vorbei ausgeatmet.
Bei gleichbleibender Tauchtiefe reduziert sich die Nachdosierung des Sauerstoffs auf ein Minimum.

Ab einer Tauchtiefe von 6m wird das Gerät umgeschaltet auf Nitrox -SCR - Betrieb. Dazu wird das Sauerstoffventil (1) geschlossen und das Nitrox Ventil (2) geöffnet. Das Nitrox Gasgemisch wir über die Zuleitung (3b) zum Nitrox Anschluss (4b) in der Deckplatte geführt. Im inneren Verteiler (5b) gelangt das Nitrox Gemisch einmal zum vorher eingestellten Konstant -Flow (6) direkt in die Gegenlunge und weiter zum Rückschlagventil (7), jetzt in geöffneter Richtung, zum manuellen Bypass (8) und zum lungenautomatischen Ventil (13).
Über den Konstant Flow (6) wird unabhängig von der Tauchtiefe eine zeitlich konstante Menge an Sauerstoff dem Atemkreislauf zugeführt. Die Menge ist so berechnet, dass der Körper bei maximaler Arbeit unter Wasser bis zur festgelegten Tauchtiefe ausreichend versorgt wird. Über den manuellen Bypass (8) kann jeder Zeit zusätzlich frisches Gas zu gegeben werden.
Die Gegenlunge hat ein Überdruckventil (11), welches die überschüssige Gasmenge ablässt. Fällt die Gegenlunge (10) zusammen, öffnet das lungenautomatische Ventil (13) und Gas wird zu geführt. Die Notwendigkeit, regelmäßig den Atemkreislauf zu spülen, um den Anteil der Inertgase zu reduzieren, bleibt bei diesem SCR-System bestehen.

Dieses Gerät kann auch mit nur einer Gasart betrieben werden. Entweder als reines CCR, ein geschlossenes Sauerstoffkreislaufgerät oder als SCR, ein halboffenes Fertigemischgas Kreislauftauchgerät. In beiden Fällen muss der jeweilig andere Gas Anschluss Stutzen (4a oder 4b) verschlossen werden. Im SCR Betrieb wird die Nitrox Flasche erst kurz vor dem Wasserkontakt geöffnet, da sonst durch den Konstant -Flow wertvolles Atemgas verloren geht.


Pneumatikeinheit mit Konstant -Flow  und Rückschlagventil

Kalkbehälter gefüllt und verschaubt

Einstellung des Konstant -Flow, z.B. auf 5l/min = 300l/h bei einem 60% O2/ - 40% N2 Nitrox- Gemisch für eine Tauchtiefe bis 13 Metern

Einstellung des Ãœberdruckventils auf 14 mbar (+/- 2mbar)

14 mbar = 142 mm Wassersäule

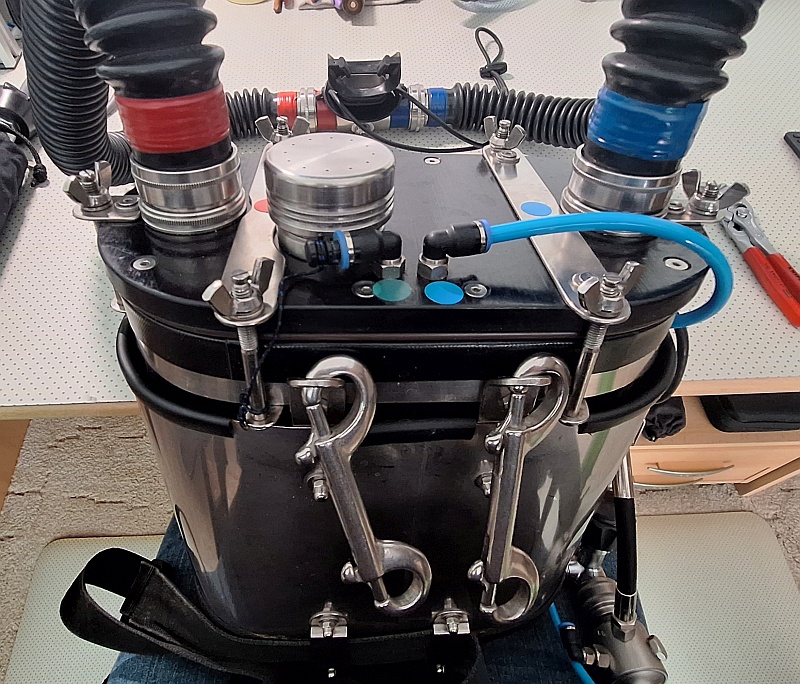

Anschluss -Stutzen für Sauerstoff (blau) und Nitrox (grün) Vorbereitung für reinen Sauerstoff -Betrieb, Nitrox -Anschluss ist verschlossen

HD- Nitrox                         Vorderansicht                              HD- O2, tiefenunabhängigen

überschüssiges Atemgas wird über das Überdruckventil abgegeben
